4. 2 變壓器經濟容量的確定
兩臺容量相近的變壓器都能滿足供電要求，但選擇哪臺變壓器必須進行分析計算才能確定。
容量較大的變壓器和容量較小的變壓器功率損失和負載系數公式為：
ΔPD=Po+D2Pk （4–8）
ΔPX=Po+X2Pk （4–9）
X = D（SDe/SXe） （4–10）
根據上式可得出臨界經濟容量的計算公式：
SL=[（PDO- PXO）/（PXK / SXe2 - PDK / SDe2）]1/2 （4–11）
由圖4-2可知，臨界經濟容量的意義是：當按實際負載需用變壓器的容量S> SL時，則選用容量大的變壓器；反之，S<SL時，則選用容量小的變壓器。
4. 3變壓器運行方式的經濟運行區
4. 3. 1單臺變壓器的經濟運行區

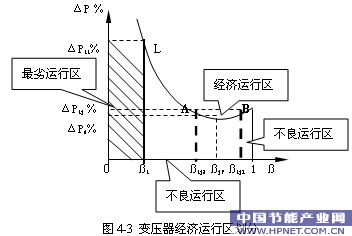

由于變壓器損失率的負載特性是一個非線性函數，所以，如圖4-3中可按損失率的大小分成三個運行區：經濟運行區，不良運行區和最劣運行區。運行區間臨界條件的計算公式是在“大馬拉小車”臨界條件的基礎上導出的。
4. 3. 1. 1根據式（4-6）可知，在一般情況下Lj有兩個根，即圖4-3中A、B兩點。所以，當負載系數在Lj2~Lj1內變化時，變壓器處在經濟運行區，損失率是較低的，其變化范圍ΔPd%~ΔPLj%.
4. 3. 1. 2 根據上圖可知，L只有一個根，即圖中點L.區間L~Lj2及Lj1~1稱不良運行區。在此區間內變壓器損失率是比較大的，變化范圍是ΔPLj ~ΔPLL%，運行不經濟。
4. 3. 1. 3圖4-3中0~L是最劣運行區，通稱過輕載運行區間，變壓器損失率很大，運行極不經濟。
