2. 4變壓器技術特性優劣的分析和計算
變壓器技術特性優劣的分析和計算是分析計算變壓器經濟運行的基礎。在有些情況下可以直觀的區分變壓器技術特性的優劣。但在某些情況下，特別是對容量不同的變壓器，其技術特性的優劣要通過判定公式計算后才能計算。
2. 4. 1容量相同的變壓器技術特性優劣的判定
若有A、B兩臺容量相同的變壓器，其參數為：PAO、PAK、IA0%、UAK %、PBO、PBK、IB0%、UBK %，每臺變壓器功率損失率計算公式同（2-3）式。當ΔPA=ΔPB時，可解得有功臨界負載系數L：
L=[（PAO – PBO）/（PBK – PAK）]1/2 （2–13）

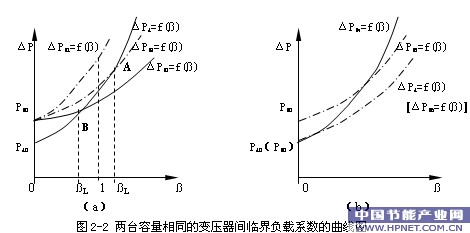

2. 4. 1. 1 若PAO < PBO及PAK < PBK，在圖2-2（a）中無交點，在此情況下變壓器A明顯優于B.
2. 4. 1. 2 若PAO < PBO及PAK > PBK，PAO + PBO < PAK +PBK時，解得L >1.ΔPA=f（）與ΔPB2=f（）交于圖2-2（a）中的A點，此時變壓器A優于B.此種情況下，只有變壓器B滿載以后時，變壓器B才優于變壓器A .在實際運行中，L >1時沒有實際意義。
2. 4. 1. 3若PAO < PBO及PAK > PBK，PAO + PBO > PAK +PBK，解得L <1.ΔPA=f（）與ΔPB3=f（）交于圖2-2（a）中的B點。在此情況下，當 <L時變壓器A優于B，當 >L時變壓器B優于A.
2. 4. 1. 4若PAO = PBO及PAK < PBK，解得L =0.ΔPA=f（）與ΔPB5=f（）交于圖2-2（b）中L =0，此時變壓器A優于B.
2. 4. 1. 5 若PAO < PBO及PAK = PBK，解得L =∞。在圖2-2（b）中ΔPA=f（）與ΔPB5=f（）兩條曲線曲率完全相同，無交點，此時變壓器A優于B.
2. 4. 1. 6若PAO = PBO及PAK = PBK，解得L =0/0（不定式）。在圖2-2（b）中ΔPA=f（）與ΔPB6=f（）是同一條曲線。
我公司新廠區2#主變P2O =18.45, P2K =88.56；3#主變P3O =18.44，P3K =8.67.PAO < PBO及PAK > PBK，PAO + PBO < PAK +PBK時，解得L >1.屬于第二種情況。
同理也可推導出按無功功率和按綜合功率經濟運行，兩臺變壓器間的臨界負載系數LQ 和LZ：
L=[（QAO – QBO）/（QBK – QAK）]1/2 （2–14）
L={[PAO – PBO+ KQ（QAO – QBO）]/[PBK – PAK+ KQ（QBK – QAK）]}1/2 （2–15）
