摘要：本文主要討論了通信機房節能的目的、意義以及解決方案。
關鍵詞：通信，機房，隔熱，節能，通風。
前言：
隨著中國經濟的快速發展，能源緊張這一問題日益突出，能源安全逐漸上升到一個國家的戰略高度。節約能源、保護環境，創造和諧社會，使經濟發展向又好又快發展，這個已成為全社會的共識。
中國的通信行業也和中國經濟共同迅猛發展，通信的普及需要大量的基站建設，基站的能源消耗和節能問題早已引起通信行業的普遍關注。這同時影響著運營的成本和人與環境的可持續發展，基站節能早已勢在必行。
1．移動基站的能源消耗現狀
基站機房電費支出增大，基站電費成本高。根據資料統計顯示，2002年某省移動地區138個基站電費支出為212萬元人民幣，2003年238個基站電費支出超過580萬元人民幣，平均每個基站機房的電費支出增加了58％。
另外據統計，06年某省運營商支付電費約4.5億元，其中基站用電約2.8億元，07年估計將超過3億元。
基站空調電費支出所占比例較大：根據資料統計分析，平均每個基站空調的電費支出約占整個基站電費支出的54%左右，空調成為基站機房中的主要耗電設備。
基站空調用電浪費現象較為嚴重：目前機房空調大多被設置為制冷或自動26℃，而且部分地區是全年開啟，浪費的現象較為嚴重。這個同時也加大了空調的損耗，縮短了空調的使用壽命。
為什么會出現如此的電力能源浪費，基站使用的通訊機房和節能設備的缺失是兩個主要的原因。選擇合適的節能機房和節能設備，再加上科學合理的使用方法，基站節能是有很大的潛力可挖的。
2．基站機房的節能
國內現在采用用作基站的通訊機房主要為兩種形式，一種為采用傳統建筑材料建設的機房，或自建或租賃，這種方式在國內應用歷史較長，使用的數量也最多。
另外一種方式為借鑒海外發達國家的成熟經驗，采用新型隔熱防火的建筑材料建設的通信戶外機房。這種方式建站迅速，成本低，使用方便，并根據中國的使用現狀頒布通信機房的行業標準。此種新結構機房在行業內已經得到普遍認可，發展很迅速。
兩種機房的外觀請見圖一。最主要的區別在于機房的材料：磚、水泥，和隔熱材料。
2.1采用戶外機房的節能特點
戶外機房一般采用優質的隔熱保溫材料的夾芯板，具有很好的機械強度和隔熱性能，其隔熱保溫系數一般為0.024w/(m.k)以上，同時具有阻燃、吸水率小，可重復利用等優點。
同時具有模塊化、易擴展、易選址、成本低、建站快等特點，可在工廠批量生產，設備預調試和組裝，站點直接開通使用。可以為快速布點節省大量的時間，所以戶外機房的大量應用是一個發展的總趨勢。

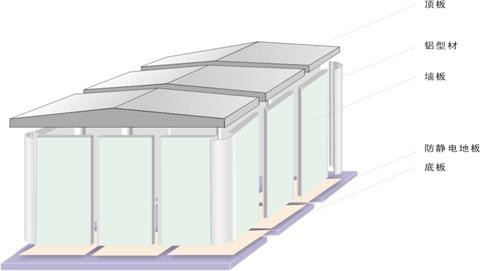

戶外機房的示意圖見圖二。
戶外機房在隔熱性能上和傳統房屋的比較請見圖三。從圖上可以看出，通信機房采用優質的隔熱材料的隔熱性能是傳統建筑材料的數十倍。
選用這樣的隔熱材料可以使機房?jī)?nèi)和戶外熱源隔絕，受外界溫度變化的影響最小。在夏天戶外溫度高的時候，可以減少空調的啟動從而減少空調電力消耗；在冬天良好的保溫性能可以使機房?jī)?nèi)部不用加熱就能保證設備的正常運轉。
圖一：土建機房和戶外機房材料示意圖
圖二：整體模塊化戶外機房
圖三：戶外機房隔熱材料與傳統建筑材料的比較
2.2戶外機房的節能效果
采用戶外機房可以明顯減少空調的開啟和工作時間，在持續運轉中可以節省大量的電能。
設計優良的戶外機房采用優質的隔熱材料，整體結構沒有熱橋的產生，機房門和饋線窗等采用隔熱密封處理，可以很好防止熱量的散失。
實測表明普通土建房屋通過墻體散失的熱量占據熱量損耗的50%多，窗戶和門的熱量損失占據40%多的熱量損耗。因而戶外機房的保溫材料制作，特制的保溫防盜門窗設計很好的解決了熱量損失的問題。

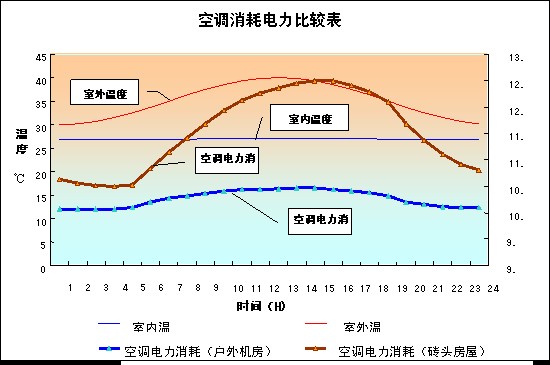

圖四為我們?cè)谀郴镜膶?shí)測數據對比，可以看出戶外機房的明顯的節能作用，平均具有20%以上的節能效果。
所以選用高質量的戶外機房是通信機房節能的第一首選方案，也是最重要的一步。
圖四：戶外機房和土建房空調消耗電力比較表
3．基站的節能設備方案
3.1無節能設備的基站
如前所述，在保證基站主設備的正常運轉的情況下，基站的能源消耗大部分來自于空調的電力消耗。但同時由于中國的電力緊張，經常性的斷電和停電事故會導致機房溫度超溫，主設備無法正常工作。如果配置油機又會帶來很大的設備投資，同時又加劇了燃油的緊缺。
經常性的開啟造成了空調制冷能力的下降，壽命的急劇縮短或壓縮機損壞。更換空調又需要很多的時間和資金投入。為保證制冷設備的正常使用，一般基站會配置一加一備份的兩個空調模式，這個又同時帶來設備的投資增大和一定的閑置。
如果采用傳統的土建機房或保溫密封不好的機房，其較大的熱量散失又會加劇基站制冷設備的電力消耗。
3.2基站節能通風設備
由于基站大量的電力能源消耗現狀，所以采用新型節能設備，降低能源消耗，延長制冷設備的使用壽命已經是迫在眉睫的工作了。
在戶外機房應用比較成熟的國家，機房的通風節能設備是必配設備之一。如在美國機房標準中，通風設備（HVAC）比配并具有明確的技術指標要求；在日本，機房節能更是隨機房齊套安裝發貨，應用效率很高。
在信息產業部新頒布的通訊機房行業標準中，機房空氣調節系統也作了功能性要求。

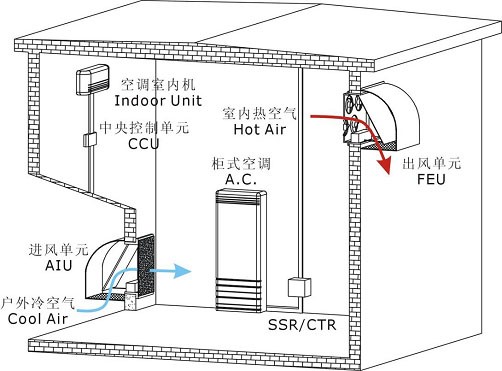

節能通風設備的主要工作原理如下，
A、當機房?jī)?nèi)部溫度上升到需要散熱溫度（或指定溫度）時，自動打開百頁窗，利用直流風機引入室外空氣，并排出室內的熱空氣而形成空氣對流，達到降低室內溫度的目的。為了保證進風潔凈，在進/排風道加裝專業的空氣過濾網。
B、當機房?jī)?nèi)部溫度達到其所需的最低溫度時，自動關閉風扇組和百頁窗，有效阻斷室內外空氣對流；
C、可根據需要配置空調控制功能，當機房?jī)?nèi)部溫度上升至空調啟動溫度時，通風系統自動啟動空調器，關閉風扇組和百頁窗。
其原理圖請見圖五。
圖五：通風節能設備的工作原理圖
3.2.1通風節能設備的應用地域
我國大部分地區每年溫度超過25攝氏度的時間不會超過全年時間的1/3-1/4，特別在長江流域和大部分的北方地區，25攝氏度以下的時間達到1/2-3/4。這里外面環境的冷空氣為機房節能提供了取之不盡天然資源，節能，對環境無任何污染。
根據實際的測試結果移動基站節電量都在50％以上，最高可達70%；
使用戶外機房的基站比土建房基站的節電效果更顯著；
機房容積小的基站比機房容積大的基站節電效果更顯著
3.2.2通風節能設備的通風量選擇
通風節能機組一般采用直流供電，根據直流風扇的分量，通風設備采用風量系列一般為：
800立方米/小時，1600立方米/小時，2400立方米/小時。可以根據機房的空間大小來選擇不同的通風量。
4．結論
不做任何節能措施的基站的能耗很高，對能源環境和運行成本都有很大的影響。所以基站必須采取切實可行的節能措施。采用戶外機房和增加通風節能設備是基站節能的首選，節能效果顯著，簡單易行，投入和運行成本低，回報高。
參考文獻：
1． YD/T1624-2007《通信系統用戶外機房》，作者，阮連發，韓鏑等。
2． GR-2832-CORE《Generic Requirements for Work-in Cabinets》。
|
