一、技術名稱：防眩光高效LED路燈節能技術
二、所屬領域及適用范圍：照明行業
快車道、主干道、公園、小區等照明應用
三、與該技術相關的能耗及碳排放現狀
路燈是城市照明的重要組成部分，我國戶外道路照明約占整個照明用電量的30%。傳統的路燈通常采用高壓鈉燈，整體光效低﹑顯色效果差﹑壽命短﹑維護成本高，造成能源的巨大浪費。使用LED路燈照明可以減少大量二氧化碳和多種污染物的排放，同時通過新型光學設計和燈具設計研究，使燈具結構設計更加合理化，降低燈具的眩光，減少光污染，提高人體舒適度。因此，開發新型高效LED路燈節能技術，對于城市照明節能減排具有重要意義。目前該技術可實現節能量1萬tce/a，CO2減排約3萬t/a。
四、技術內容
1.技術原理
該技術是一種帶有不對稱配光及防眩光特性的LED照明單元的LED照明裝置。LED照明是一種基于大功率高亮度半導體發光二極管的照明技術，相比傳統的高壓鈉燈等照明光源，具有耗電量少、發光效率高、顯色性好、可靠性高等優點。同時，該技術通過新型光學設計和燈具設計研究，采用二次反光原 理，利用幾何光學原理設計由復雜非自由曲面組成的反射器和遮光罩，使光線
射向所要求照明的方向。降低燈具的眩光，提高人體舒適度。
2.關鍵技術
該是通過全新的格柵配光/反射杯和透鏡的光學設計降低燈具的眩光，以實 現人體舒適的道路照明效果，其關鍵技術如下：
（1）燈具配光技術

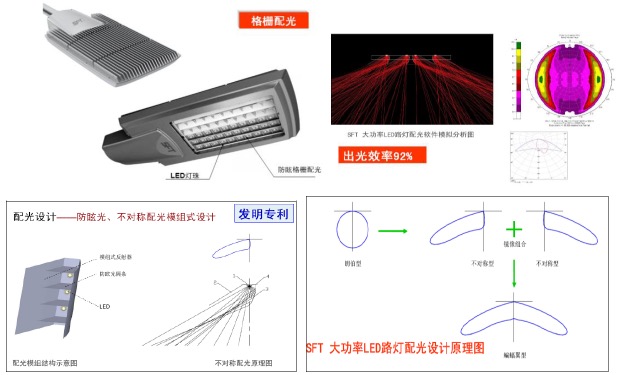

a．采用格柵配光：基于格柵反光系統的配光，實現LED高效路燈的道路光形曲線及高照度均勻度和高亮度均勻度，提高燈具的防眩光指數并有效提高整體燈具效率。格柵與LED光源可以形成40度以上的保護角有效的防止眩光產生，格柵反光系統的配光原理見圖1。
圖1 采用柵格配光原理示意圖

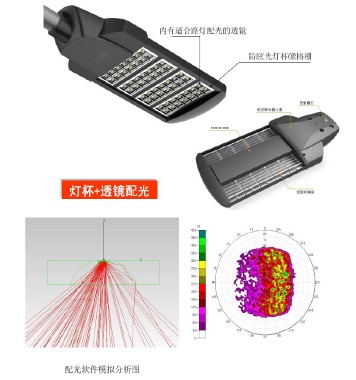

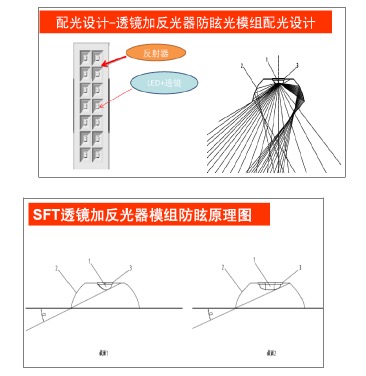

b. 采用燈杯+透鏡配光：自由曲面透鏡加反光系統的配光系統，實現LED路燈的大間距蝙蝠翼配光的同時，提高照度均勻度和高亮度均勻度，并形成40度的保護角，抑制眩光的產生。其配光系統示意圖見圖2。
圖2 采用自由曲面透鏡加反光系統的配光系統示意圖
（2）結構及散熱技術
LED大功率路燈在設計上采用模組化的設計，利用模組與模組之間的間隙可以形成上下空氣的對流，加快散熱的同時也減小了熱島效應。并且每個模組
都是一個獨立的光源體，便于維修與更換。

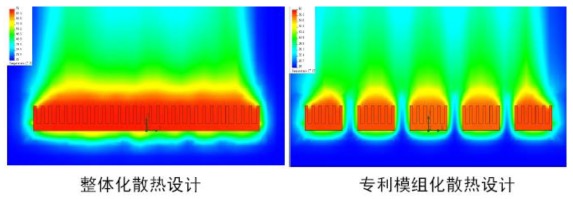

圖3 整體化與模組化散熱設計對比圖
熱分析分析結果表明，采用模塊化的路燈結構設計，可強化空氣對流散熱效果，避免翅片溫度過高，可有效降低翅片表面溫度，溫度的下降幅度在10oC以上，從而可顯著提高燈具的使用壽命和穩定性。
3.工藝流程

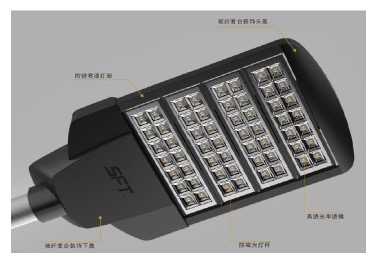

防眩光高效LED路燈結構示意圖見圖4。
圖4 防眩光高效LED路燈結構示意圖
五、主要技術指標
1.與傳統燈具照明相比，節電率55%；
2.整燈光效≥100lm/W（4000K-6500K）；
3.壽命50000h（光通維持率70%）；
4.顯色指數≥70；
5.防護等級IP65；
6.燈具眩光限制曲線達到C級標準，光出射度小于0.51m/mm2。
六、技術應用情況
該技術于2010年6月通過江蘇科學技術廳”高新技術產品”認定，并已獲得1項國家發明專利，3項外觀專利，3項實用新型專利。目前該技術產品已經在全國多個省市道路﹑隧道工程中推廣使用，累計推廣使用超過了10萬盞。
七、典型用戶及投資效益
典型工程：揚州市文昌路節能改造、儀征市沿江大道、北京甲骨文軟件有限公司、北京通州區朱家垡村道路亮化工程
典型案例1
案例名稱：揚州市文昌西路節能改造工程
技術提供單位：江蘇史福特光電股份有限公司
建設規模：1445盞LED路燈。主要技改內容：揚州市文昌西路3×250W高壓鈉燈改造為3×120W LED路燈，主要設備為防眩光高效LED路燈。節能改造投資額300萬元，年節能量約894tce，年減少碳排放量約2360tCO2。每年節電可獲經濟效益223萬元，投資回收期約1.5年。
典型案例2
案例名稱：廣西省平南縣迎賓大道照明改造工程
技術提供單位：江蘇史福特光電股份有限公司
建設規模：467盞LED路燈。主要技改內容：平南縣迎賓大道2×300W高壓鈉燈改造為5×30W LED路燈，主要設備為防眩光高效LED路燈。節能改造投資額80萬元，年節能量約204tce，年減少碳排放量約538tCO2。每年節電可獲經濟效益50萬元，投資回收期約1.5年。
八、推廣前景和節能潛力
LED照明以其節電、長壽命等突出優勢正在成為取代傳統照明產品的新一代照明方式。預計未來5年，該技術推廣比例可達15%，項目總投資4.8億元。預計可形成的年節能能力10萬tce，碳減排能力26萬tCO2。
|
