一、技術名稱：穩流行進式水泥熟料冷卻技術
二、技術所屬領域及適用范圍：建材行業水泥熟料生產
三、與該技術相關的能耗及碳排放現狀
目前一般的產品冷卻機冷卻風量為2.0 Nm3/kg，電耗6-7 kWh/t熟料，冷卻機設備熱回收效率65％-70％。與本產品相比熱回收效率低5％，電耗高1-2kWh/t熟料。目前該技術可實現節能量60萬tce/a，CO2減排約158萬t/a。
四、技術內容
1.技術原理
該產品是一種對高溫顆粒物料進行冷卻的設備，主要用于對熱熟料進行冷卻和輸送，可將1400℃左右的水泥熟料冷卻到100℃以下，以保證熟料的性質和進行下一道工序。冷卻形式為風冷，利用冷風和熱熟料進行熱交換，同時設備可將熟料所含熱量回收，用于輔助上一工序的熟料煅燒，以達到節能減排的目的。
2.關鍵技術
主要包括：（1）冷卻風流量自動控制調節閥（2）冷卻設備篦床的運動支撐裝置（3）標準化模塊設計（4）步進式行走篦床（5）一種冷卻設備篦床的在線檢修裝置（6）顆粒物料均勻卸料裝置。
3.工藝流程
冷卻機工藝流程圖及設備簡圖見圖1、圖2。

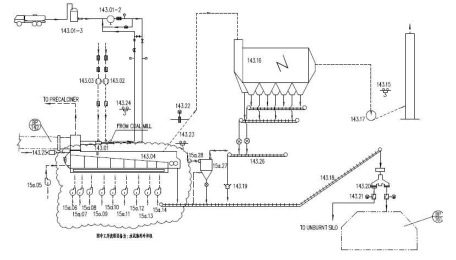

圖1 水泥窯熟料冷卻機工藝流程圖

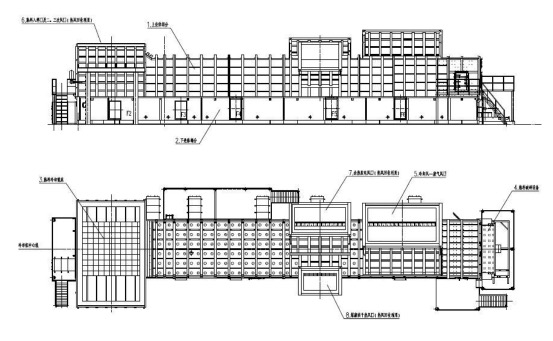

圖2 穩流行進式冷卻機設備簡圖
五、主要技術指標
單位面積產量44-46t/m2d；單位冷卻風量1.7-1.9Nm3/kgcl；熱效率≧75％，電耗≦5kWh/t熟料。
六、典型應用案例
典型案例1：江西圣塔實業集團3000t/d生產線
技術提供單位：中天仕名科技集團有限公司
建設規模：3000t/d水泥生產線。主要技改內容：穩流行進式冷卻機。節能技改投資額約800萬元，建設期3個月。年節能3390tce，年節能經濟效益約237萬元，投資回收期3.5年。
典型案例2：河北燕趙水泥有限公司5500t/d水泥生產線
技術提供單位：中天仕名科技集團有限公司
建設規模：5500t/d水泥生產線。主要技改內容：穩流行進式冷卻機。節能技改投資額約1000萬元，建設期3個月。年節能5330tce，年節能經濟效益約370萬元，投資回收期3年。
七、推廣前景及節能減排潛力
該產品可用于新建廠和老廠的設備改造，其主要性能指標已達到國際先進水平，較之第三代篦冷機有明顯進步，可使水泥熟料的熱耗下降10％-18％，電耗降低20％，土建投資節省25％，維修費用節省70％-80％，節能效益顯著。預計未來5年可在行業推廣到45％，形成約90tce/a的節能能力，減排能力約238tCO2。
|
