FF基本概念

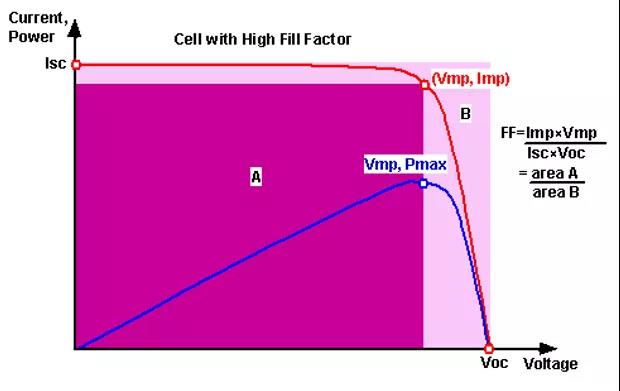

太陽能電池作為一種半導體器件，其I-V曲線必然復合半導體I-V曲線特征，如下圖所示。

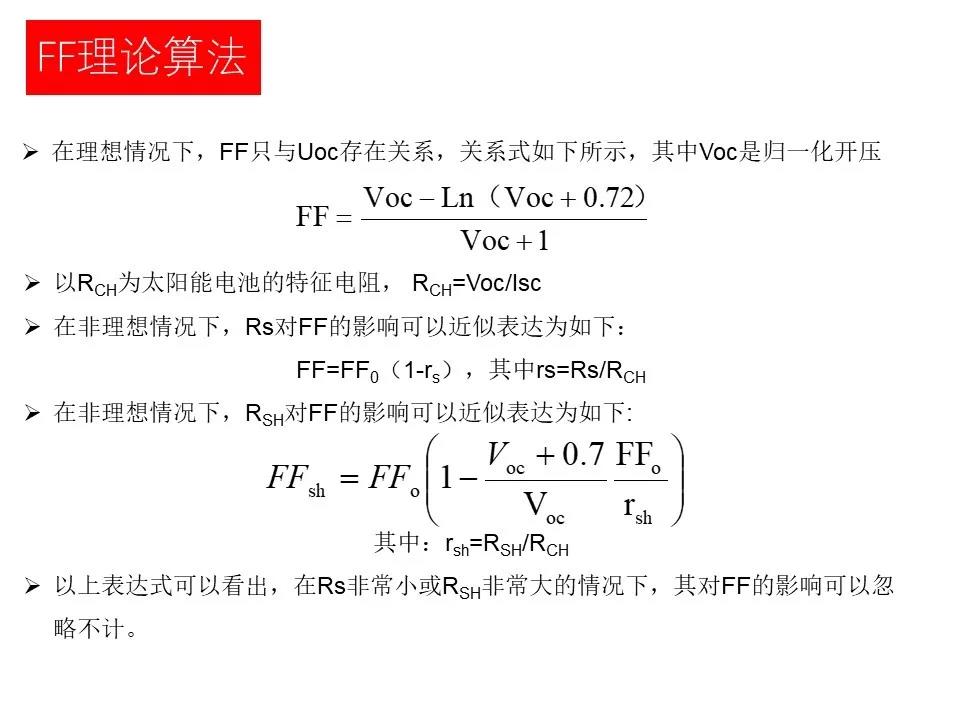

以最大功率點在I-V曲線上的形成的矩形面積除以Uoc與Isc形成的面積作為FF，即填充因子。

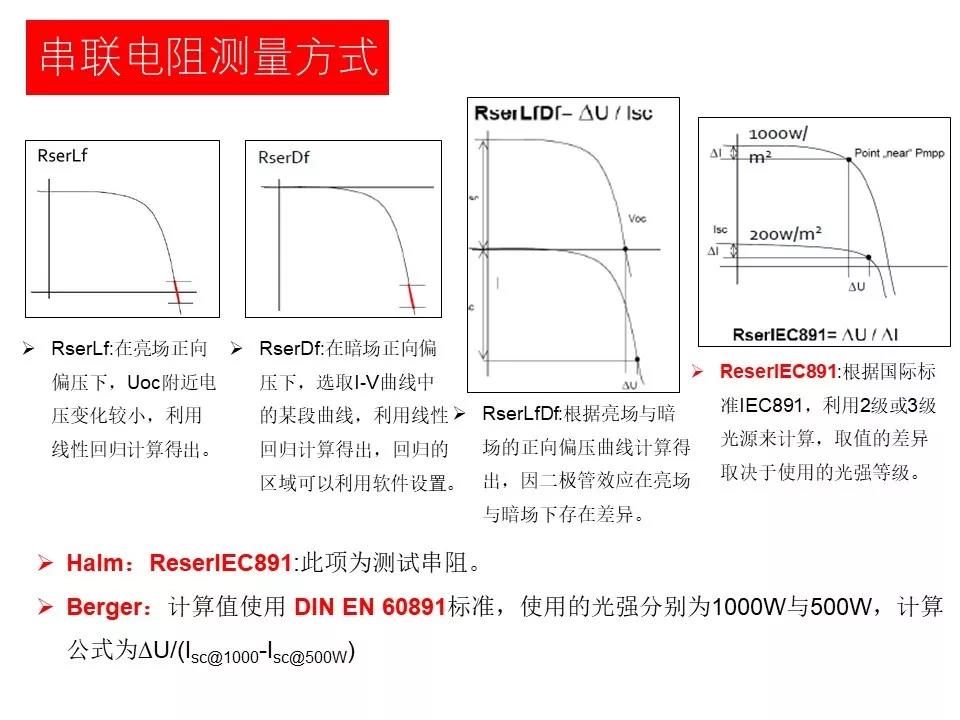

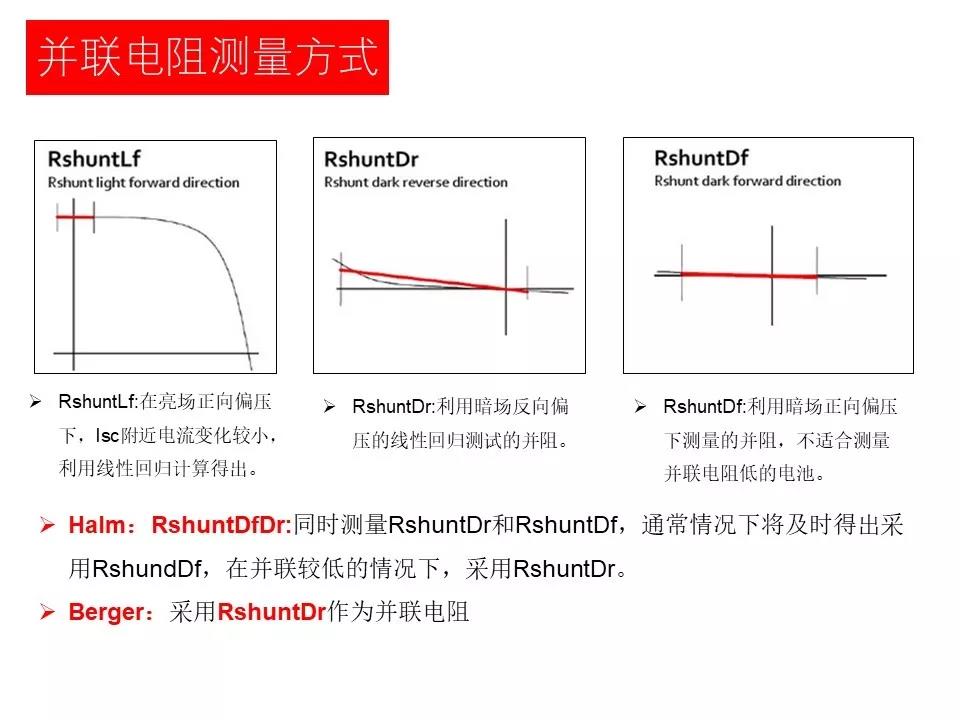

作為半導體器件，其在Isc附近的曲線符合電流源特性，在Voc附近的曲線符合電壓源特性，因此以Isc附近曲線斜率倒數(shù)作為并聯(lián)電阻Rsh，以Uoc附近曲線斜率倒數(shù)作為串聯(lián)電阻Rs。

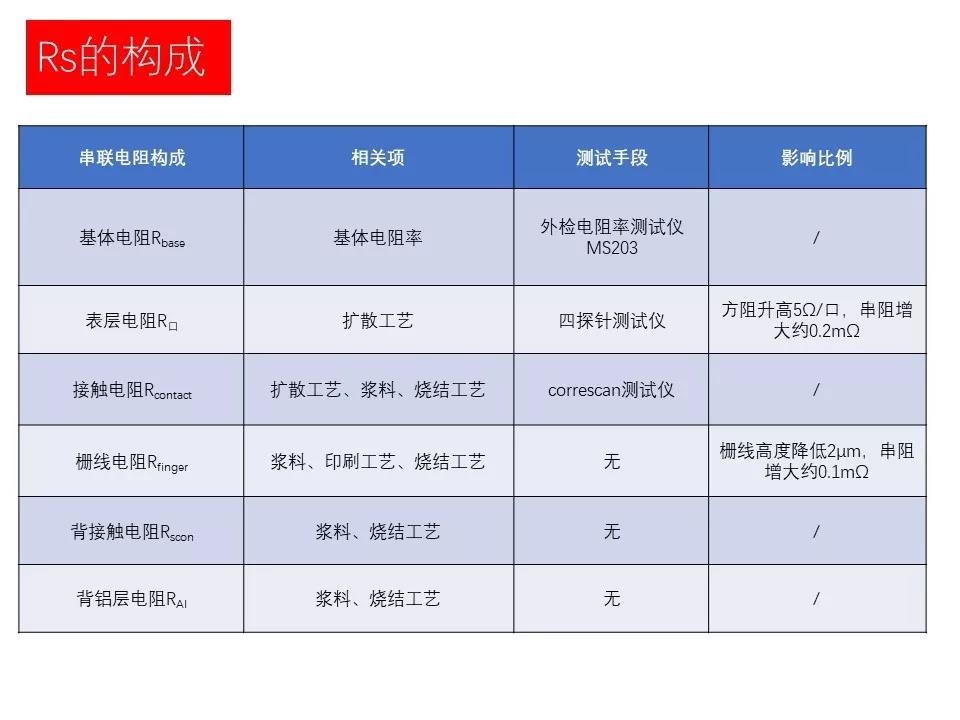

從圖中可見，Isc附近曲線斜率與Uoc附近曲線斜率對FF影響極大，即FF大小受制于Rs與Rsh。
測試機原理

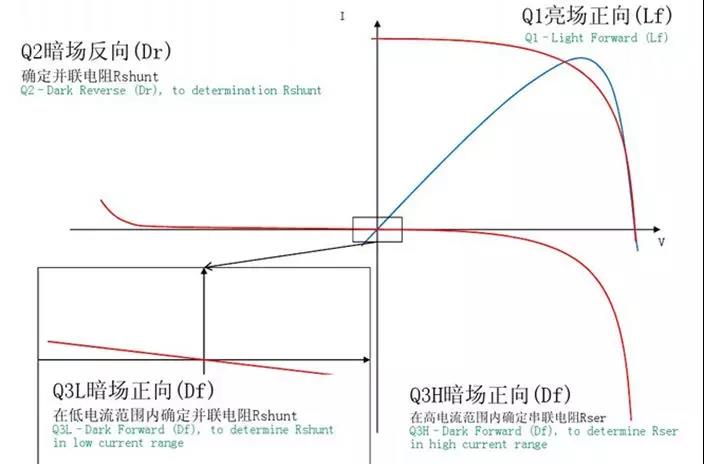

測試過程中亮場與暗場情況下正向與反向偏壓的I-V曲線如下所示。
|
